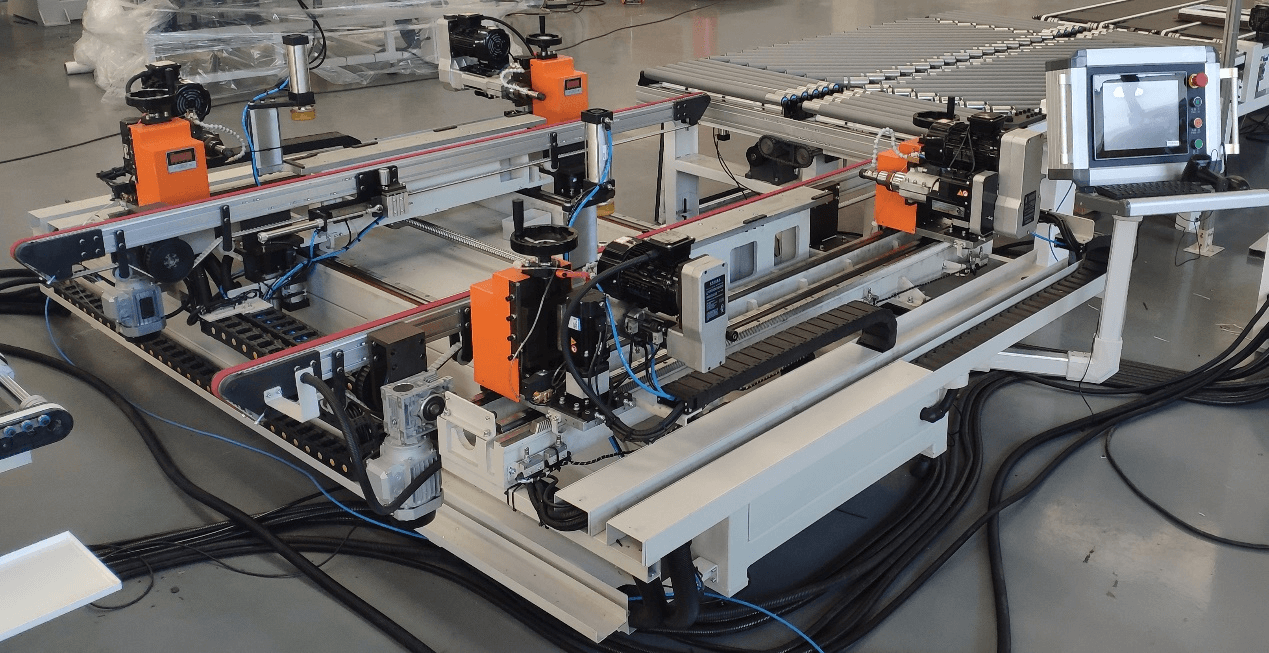

门窗数控铰链孔钻孔机
LZJ2A-CNC-2200
设备特点
☆?用于铝门窗（外开窗、上悬窗等）的铰链安装孔、滑撑风撑孔、四连杆孔的高效钻孔加工；
☆?该设备为数控机型，由五组伺服轴组成，可自动完成钻孔的数控定位，操作简便；
☆?两个横梁共安装有四组钻孔动力头，均为数控定位驱动，自动化程度高、加工效率高；
☆?设置有自动传输带装置，可连入窗扇组装线使用，实现窗扇的自动送入、自动定位、自动钻孔；
☆?使用四只高精度钻孔动力头，其中两只为伺服进给形式，满足角码位置钻孔时的柔性进给。
技术参数
☆?工作电压：380V ?50HZ? ? ? ? ? ? ? ? ? ? ??☆?工作气压：0.6～0.8MPa
☆?适用最小窗扇尺寸：600×350mm ?????????????☆?适用最大窗扇尺寸：2200×1000mm
☆?钻孔直径：Ф3～Ф5 ??????????????????☆?钻孔动力头数量：4只
☆?动力头钻孔功率：1.1KW? ? ? ? ? ? ? ? ? ? ??☆?动力头伺服进给功率：0.75KW
☆?动力头进给行程：80mm ?????????????????☆ 动力头弹簧夹头规格：ER20-4
☆?钻孔电机转速：1400rpm
☆?外形尺寸：3500×3000×1200
☆?重量：2200Kg
